Использование инструментов ТРИЗ

Страница 2

Данный пример – практико-ориентированная задача, и её решение заключается в применении производной (задача на максимум и минимум). Четкое формулировка условия задачи, все необходимые данные в явном виде, метод решения представляет собой цепочку формальных операций. Поэтому это задача, а не ситуация.

Пример 2. Как можно, не переплывая реки, измерить ее ширину [59, 60].

Данный пример – ситуация. Из условия не совсем ясно, чем можно пользоваться, какая река. Она имеет разные подходы к решению, причем в каждом подходе мы переходим к формулировке новой задачи (модели задачи).

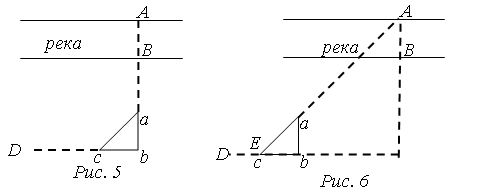

1-ый способ. Используем прибор с тремя булавками на вершинах равнобедренного прямоугольного треугольника. Пусть требуется определить ширину АВ реки (рис. 5), стоя на том берегу, где точка В, и не перебираясь на противоположный.

Встав где-нибудь у точки С, держите булавочный прибор близ глаз так, чтобы, смотря одним глазом вдоль двух булавок, вы видели, как обе они покрывают точки В и А. Понятно, что, когда это вам удастся, вы будете находиться как раз на продолжении прямой АВ. Теперь, не двигая дощечки прибора, смотрите вдоль других двух булавок (перпендикулярно к прежнему направлению) и заметьте какую-нибудь точку D, покрываемую этими булавками, т.е. лежащую на прямой, перпендикулярной к АС. После этого воткните в точку С веху, покиньте это место и идите с вашим инструментом вдоль прямой CD, пока не найдете на ней такую точку Е (рис. 6), откуда можно одновременно покрыть для глаза булавкой b шест точки С, а булавкой а – точку А. Это будет значить, что вы отыскали на берегу третью вершину треугольника АСЕ, в котором угол С – прямой, а угол Е равен острому углу булавочного прибора, т.е. половине прямого. Очевидно, и угол А равен половине прямого, т.е. АС = СЕ.

Если вы измерите расстояние СЕ, например, шагами, вы узнаете расстояние АС, а отняв ВС, которое легко измерить, определите искомую ширину реки.

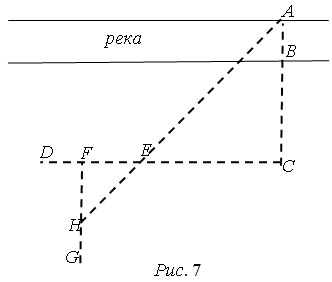

2-ой способ. Здесь также находят точку С на продолжении АВ и намечают при помощи булавочного прибора прямую CD под прямым углом к СА (рис. 7).

На прямой CD отмеряют равные расстояния СЕ и EF произвольной длины и втыкают в точки E и F вехи. Став затем в точке F с булавочным прибором, намечают направление FG, перпендикулярное к FC. Теперь, идя вдоль FG, отыскивают на этой линии такую точку H, из которой веха Е кажется покрывающей точку А. Это будет означать, что точки Н, Е и А лежат на одной прямой. Задача решена: расстояние FH равно расстоянию АС, от которого достаточно лишь отнять ВС, чтобы узнать, искомую ширину реки.

Другие способы разрешения ситуации, использующие признаки подобия треугольников, прямоугольный треугольник с углом в 30° можно посмотреть у Я. И. Перельмана [60].

При разрешении данной ситуации мы сначала переходили к задаче (модели задачи), формулировали ее на математическом языке, и только после чего ее решали. В первом способе мы ставили перед собой задачу: используя известный равнобедренный прямоугольный треугольник измерить длину отрезка АВ. Во втором способе: использовать признаки равенства треугольников для нахождения длины отрезка АВ. Рассмотрим другой пример.

Пример 3. Задача древних индусов (перевод В.К. Лебедева).

Над озером тихим,

С полфута размером, высился лотоса цвет.

Он рос одиноко. И ветер порывом

Отнес его в сторону. Нет

Воле цветка над водой,

Страницы: 1 2 3 4 5 6 7
